R&D 현황

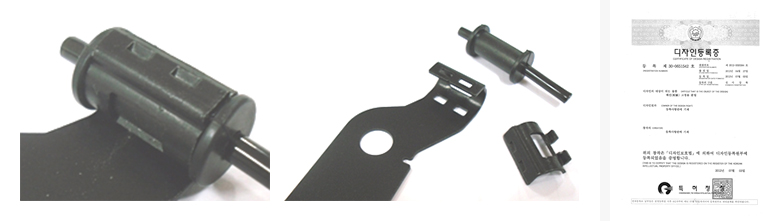

ENTN BRKT 압착 부(후 가공)를 개선한 디자인 특허청 등록 (2012년 7월)

품질 문제 및 원가 개선을 위한 디자인으로 표면처리 변경과 조립을 쉽게하기 위한 방법을 연구

현재방식

개선 된 방식

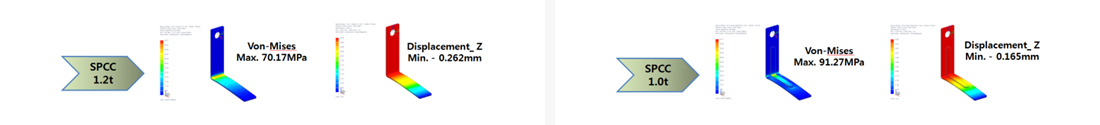

프레스 금형 공법을 이용한 경량화 브라켓 강도 해석

브라켓 소재의 두께를 줄였을 때 강도의 변화를 금형 공법을 통하여 수치로 확인 할 수 있도록 분석

Weight(g) Bending Radius(mm) width(mm) Von-Mises(MPa) Displacement(mm)
SPCC 1.2t 13.5 1 15 70.17 -0.262
SPCC 1.0t 10.8 0.947 13.5 91.27 -0.165

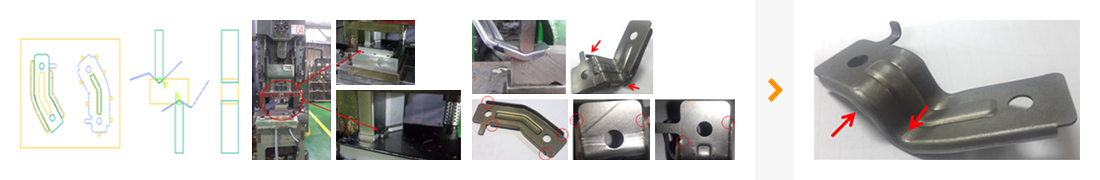

장력 강판(SPFC 45)을 이용한 브라켓 경량화 및 프레스 가공방법 연구

고장력 강판의 가공 문제점들을 실제로 제작해 양산개발에 적용 할 수 있도록 금형 공법에 대하여 연구
